不知道怎么搞的，最近怎么有那么多人問深圳宏力捷關于HotBar(熱壓熔錫焊接)的設計及生產問題，老實說自從有了軟硬結合板(Rigid board)之后，深圳宏力捷個人就不太喜歡使用HotBar(熱壓熔錫焊接)的設計了，因為HotBar(熱壓熔錫焊接)雖然可以省下1～2個連接器的費用并節省一些高度空間，但其生產的品質問題也不少。

先看下面這個HotBar(熱壓熔錫焊接)設計的實際案例好了，這是一片單面的FPC，0.9mm焊墊寬度及0.9mm間隙的HotBar(熱壓熔錫焊接)焊墊設計，焊墊到焊墊之間的間距(pitch)為1.8mm，焊墊長度有5.0mm。基本上尺寸已經夠大了，PCBA工廠的吃錫也應該不是什么太大的問題，可是偏偏生產時的不良率居然高達0.5～1.0%，而且絕大部分的不良都是短路。怎么會這樣？



就如同下面這張照片所顯示的，PCBA工廠實際進行HotBar(熱壓熔錫焊接)焊接的時候，經常會出現這類焊墊之間短路的問題，下面的圖示為比較嚴重的案例，大部分都只有部份溢錫，但這對品質信賴度已經產生了極大的危害，既使現在測試沒有出現問題，也難保日后在高溫高濕的環境下不會出現電子遷移(Electromigration)的現象。

追究HotBar(熱壓熔錫焊接)溢錫的原因之前，深圳宏力捷想請看官們先想一下，為何HotBar(熱壓熔錫焊接)容易出現溢錫短路的問題？又該如何避免？



為何HotBar(熱壓熔錫焊接)容易出現溢錫造成短路？

這是因為HotBar(熱壓熔錫焊接)的熱壓頭(thermodes)下壓時，為了達到焊接FPC于PCB的目的，需要加熱并施以一定的壓力于事先印好錫膏并經過回流焊(reflow)后的焊墊。

當thermodes加熱時會重新熔融已經吃在焊墊上的錫膏，熔融的錫又被來自熱壓頭壓力擠壓后，會順著可以吃錫的地方流動，如果吃錫的焊墊或FPC已經滿溢無法再容納更多的錫，錫就會被迫往容易流動的地方宣洩，這時候最容易宣洩的地方就是焊墊與焊墊之間的空隙，而且上面還蓋有FPC，更容易形成所謂的虹吸現象(capillary action)，造成短路的問題。



如何避免HotBar(熱壓熔錫焊接)發生溢錫短路問題？

既然知道了為何HotBar(熱壓熔錫焊接)容易出現溢錫造成短路？解決的方向有二，其一是減少多余的焊錫量；其二是增加可以容許焊錫外溢的空間。

下面這個HotBar(熱壓熔錫焊接)吃錫的設計已經做對了一半，在印刷錫膏的時候在焊墊的中間位置減少錫膏，如果治具的設定正確的話，熱壓頭(thermodes)要壓在焊墊中間的位置，焊錫印出來結果如下面右圖所示。

有沒有看到上面的問題點出在哪里？這個錫膏中間內縮的距離還是不夠大，而且錫膏的厚度也太厚了，一般深圳宏力捷在設計HotBar(熱壓熔錫焊接)錫膏印刷于焊墊上的形狀時，像這種間距夠大的焊墊，深圳宏力捷通常將錫膏印刷成一長條狀于焊墊的正中間，錫膏只占焊墊面積的50%就可以了，這樣可以給予較大的空間給熱壓頭在焊墊的位置上下移動，而且也較能避免因為太多的焊錫而溢出焊墊。如果還是看不懂深圳宏力捷的敘述，有機會再來畫一張圖說明好了。

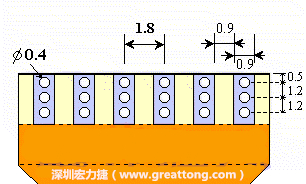

說完了第一種解決的方法，接著說明第二種解決方法－增加焊錫可以外溢的空間。這個方法通常要做設計變更，可以嘗試在FPC的金手指上下兩端打孔，讓擠壓出來焊錫透過通孔溢出。另外一個方向是把FPC上面的金手指設計得比PCB的焊點短。

以這個例子來說，深圳宏力捷會建議FPC上面的金手指焊墊長度從5.0mm減少到3.0mm，PCB的焊墊長度維持在5.0mm。HotBar(熱壓熔錫焊接)作業時將FPC的金手指對齊PCB焊墊的中間，兩端各留下1.0mm的空間，這樣可以讓多余的焊錫有更多的空間可以留在焊墊上而不會溢出來。
