SMT貼片加工技術由于零件小、密度高、裝焊過程必須采用自動化流水線。其工藝流程按其焊接加工的工藝方法分為波峰焊工藝和再流焊工藝兩種。
波峰焊工藝流程
1. 點膠
將膠水滴到SMB上元器件中心的位置上，其主要作用是將元器件固定到SMB板上。所用設備為點膠機。
2. 貼裝
將表面組裝元器件準確貼裝到SMB的固定位置上。所用設備為貼片機。
3. 固化
其作用是將膠水固化，使表面組裝元器件與SMB板牢固粘接在一起。所用設備為固化爐。
4. 波峰焊接
通過熔融狀的焊料波峰流，填充元器件焊端（或引腳）與焊盤間，完成焊接過程實現電連接與機械連接的作業。波峰焊接設備有單波峰焊接機、雙波峰焊接機、三波峰焊接機等多種。單波峰焊接適用于穿孔插裝工藝，而雙波峰焊接適用于貼插混裝工藝。
5. 清洗
其作用是將組裝好的SMB板上面的對人體有害的焊接殘留物如助焊劑等除去。所用設備為清洗機。
6. 檢測
其作用是對組裝好的PCBA板進行焊接質量和裝配質量的檢測。所用設備有放大鏡、顯微鏡、在線測試儀(ICT）、飛針測試儀、自動光學檢測等。
再流焊工藝流程

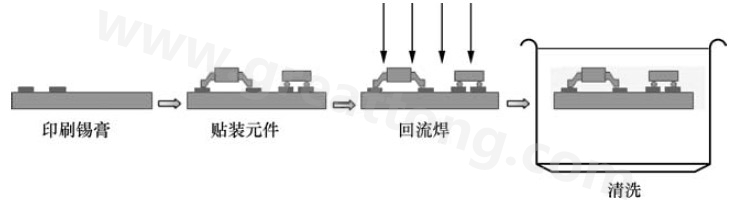

再流焊也稱回流焊。主要步驟為：
1. 印錫膏
將焊膏印到SMB的焊盤上，為元器件的焊接做準備。所用設備為絲印機（絲網印刷機）、涂膏機。
2. 貼裝
與波峰焊相同。
3. 再流焊接
通過加熱方法將預置涂布在焊件間的膏體（半流體狀）錫膏熔化，并完成焊接過程實現電連接與機械連接的作業。再流焊接又稱為回流焊接、重熔焊接。所用設備為再流焊爐。再流焊爐按加熱方式不同可分為汽相熱煤式、熱板傳導式、紅外輻射式、熱風對流式與激光直熱式等。
4. 清洗
與波峰焊相同。
5. 檢測
與波峰焊相同。
