本文以 Protel 99Se 提供的 4 Port Serial Interface 為例進行說明電路板抄板PCB轉SCH的方法。
1．打開 PCB 圖， 選擇菜單 File－Export，導出 Protel 的網絡表，文件名簡寫為 Serial.Net。

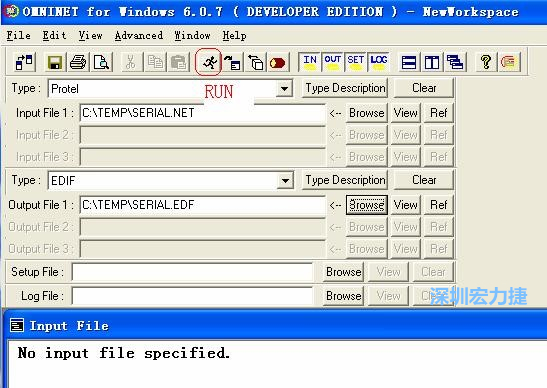

2．啟動程序 Omninet for Windows，輸入文件類型(Type)選 Protel，Input File 1 里用 Browse 指定網絡表文件的位置。
輸出文件類型(Type)選 EDIF。Output File 1 指定輸出文件的文件名和路徑。然后點擊 Run(跑動的小人)。

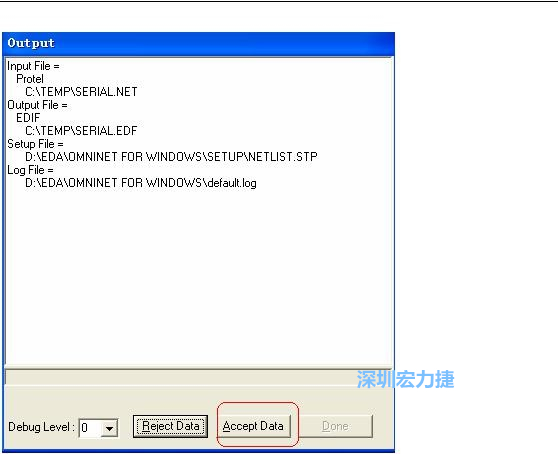

系統彈出一個輸出窗口，點擊 Accept Data。完成后點擊“確定”，再點擊“Done”關閉輸出窗口。退出 Omninet for Windows。

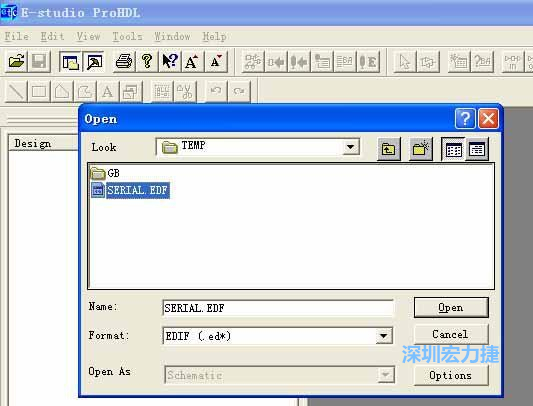

3．啟動 E-Studio 軟件，打開第 2 步生成的 EDIF 文件。

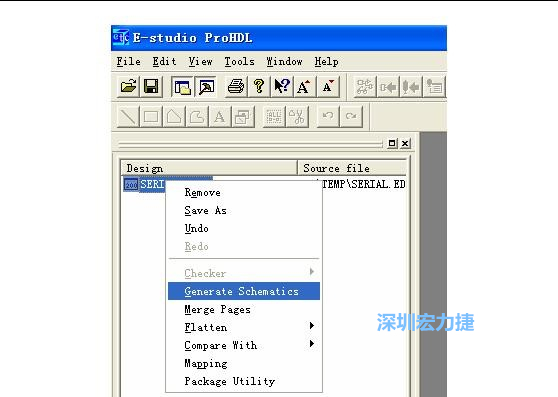

4．右鍵點擊 Serial.EDF 文件，選擇 Generate Schamatics：
系統彈出窗口。
點擊確定。
5．選擇菜單 File－Save As，輸出格式選 ORCAD 9.10。
點擊 Save 保存。彈出窗口中點擊“確定”結束。
生成的原理圖已經可以在 ORCAD 中打開了。圖紙可有點大啊！下圖只是其中的一部分。
圖紙沒有層次的概念，不管電路有多復雜，只有一張平面圖。
6．將 ORCAD 的原理圖轉為 Protel 的原理圖。
因為 E-Studio 的輸出格式?jīng)]有 Protel，所以必須另外轉換。推薦使用 Protel 2004，其轉換效果較好。

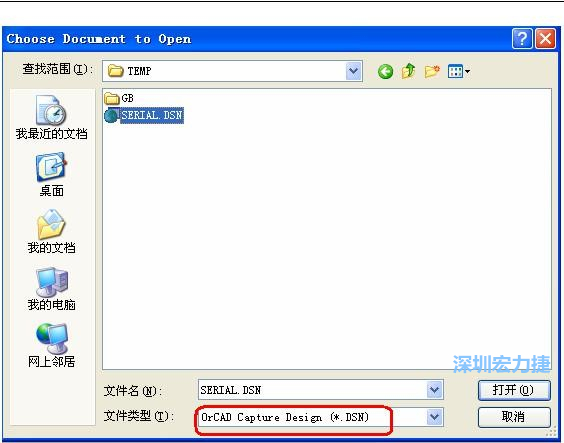

啟動 DXP 2004 ，選擇菜單 File －Open ，文件類型選 Orcad Capture Design(*.DSN)。

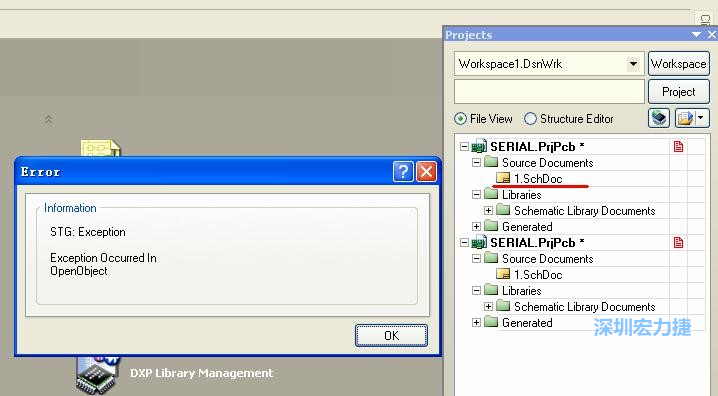

點擊“打開”。打開過程中出現了一個錯誤，但文件轉換還是成功了。點擊 OK 關閉錯誤窗口。

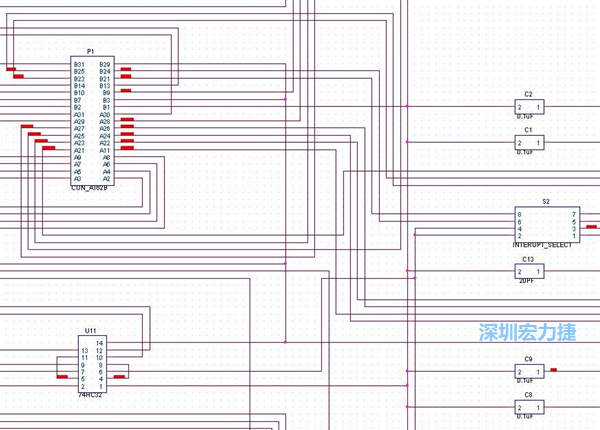

雙擊 1.SchDoc，文件可以被正常打開，下圖是其中的一部分：

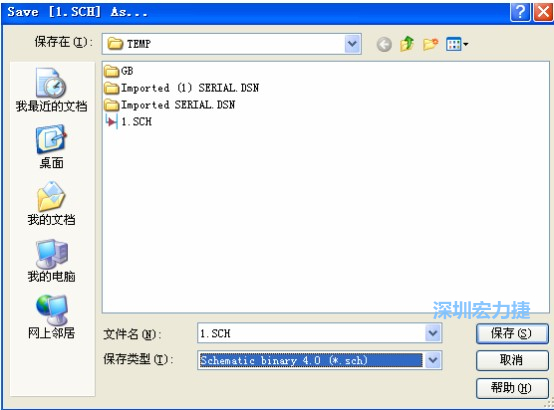

選擇菜單 File－Save AS，選擇 Schematic Binary 4.0 (*.Sch)，這就是 99Se 能夠打開的格式。
到此，Protel 99Se PCB 轉原理圖完成。
需要說明的是，這樣的轉換對于 PCB 上元件較少的可能好用，但如果PCB上元件很多，則轉換出來的原理圖非常龐大，網絡連接極其復雜，恐怕要看懂還
是很困難，因為它沒有層次、總線概念，也不會分成多張子圖，所有網絡是全部連接的。
另外，PCB 中沒有連接的管腳在轉換出來的原理圖上不再存在。

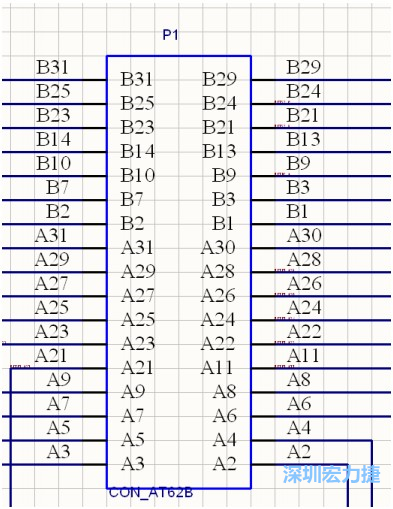

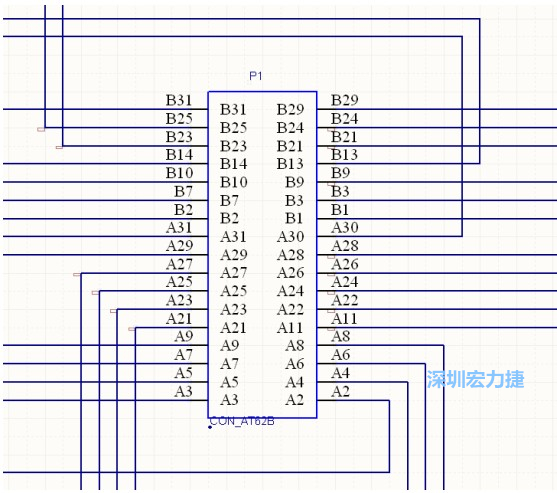

如下圖的 AT 總線 62 芯插槽，變成了一個 34 芯元件。
還有一點不好的是器件的封裝信息沒有了，必須重新填寫。
雖然沒有封裝信息，但網絡名保留非常完整，經網絡比較，沒有發現有遺漏的網絡。
