印刷電路板（Printed circuit board，
PCB）幾乎會出現在每一種電子設備當中。如果在某樣設備中有電子零件，那么它們也都是鑲在大小各異的PCB上。除了固定各種小零件外，PCB的主要功能是提供上頭各項零件的相互電流連接。隨著電子設備越來越複雜，需要的零件越來越多，PCB上頭的線路與零件也越來越密集了。
標淮的PCB長得就像這樣。裸板（上頭沒有零件）也常被稱為「印刷線路板Printed Wiring Board（PWB）」。
板子本身的底座是由絕緣隔熱、并無法彎曲的材質所製作成。在表面可以看到的細小線路材料是銅箔，原本銅箔是覆蓋在整個板子上的，而在製造過程中部份被蝕刻處理掉，留下來的部份就變成網狀的細小線路了。這些線路被稱作導線（conductor pattern）或稱佈線，并用來提供PCB上零件的電路連接。

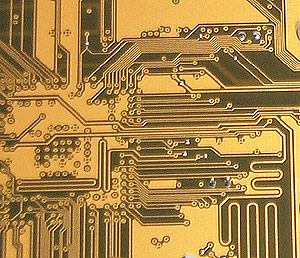

導線（Conductor Pattern）
為了將零件固定在PCB上面，我們將它們的接腳直接焊在佈線上。在最基本的PCB（單面板）上，零件都集中在其中一面，導線則都集中在另一面。這么一來我們就需要在板子上打洞，這樣接腳才能穿過板子到另一面，所以零件的接腳是焊在另一面上的。因為如此，PCB的正反面分別被稱為零件面（Component Side）與焊接面（Solder Side）。
如果PCB上頭有某些零件，需要在製作完成后也可以拿掉或裝回去，那么該零件安裝時會用到插座（Socket）。由于插座是直接焊在板子上的，零件可以任意的拆裝。下面看到的是ZIF（Zero Insertion Force，不費力式）插座，它可以讓零件（這裡指的是CPU）可以輕鬆插進插座，也可以拆下來。插座旁的固定桿，可以在您插進零件后將其固定。
ZIF插座
如果要將兩塊PCB相互連結，一般我們都會用到俗稱「金手指」的邊接頭（edge connector）。金手指上包含了許多裸露的銅墊，這些銅墊事實上也是PCB佈線的一部份。通常連接時，我們將其中一片PCB上的金手指插進另一片PCB上合適的插槽上（一般叫做擴充槽Slot）。在電腦中，像是顯示卡，音效卡或是其他類似的界面卡，都是藉著金手指來與主機板連接的。

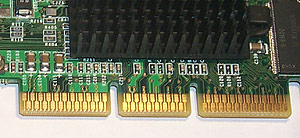

邊接頭（俗稱金手指）
AGP擴充槽
PCB上的綠色或是棕色，是防焊漆（solder mask）的顏色。這層是絕緣的防護層，可以保護銅線，也可以防止零件被焊到不正確的地方。在防焊層上另外會印刷上一層網版印刷面（silk screen）。通常在這上面會印上文字與符號（大多是白色的），以標示出各零件在板子上的位置。網版印刷面也被稱作圖標面。
有白色圖標面的綠色PCB
沒有圖標面的棕色PCB
