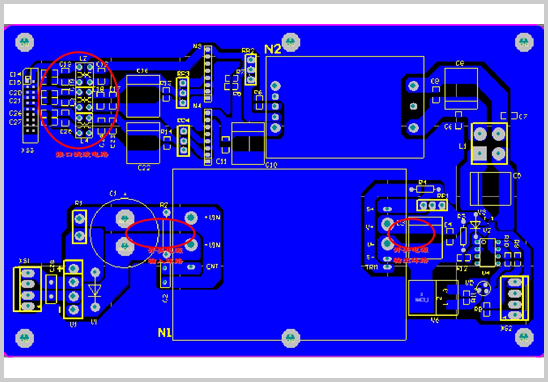

在設計電源模塊（如開關電源、DC/DC 轉換器）時，合理的PCB Layout能顯著提升效率、降低EMI、延長元件壽命。下面，我們以“通俗易懂”的方式，為您分享五大核心注意事項，助您一站式提升電源板設計水平。
一、核心器件優先布局
- 輸入／輸出電容就近放置
輸入電容應緊貼電源芯片的 Vin 和功率地（PGND）腳，以縮短高頻回路長度，減少寄生電感帶來的噪聲和電壓跌落。
- 功率器件模塊化分區
將功率芯片、功率電感、大容量電容按照功能區塊放置，確保相互間的連線最短；同時方便后期調試與熱仿真。
二、回路面積最小化
- 縮小開關和整流回路
開關管（SW）–二極管–輸出電感–輸出電容構成高頻回路，其環路面積越小，輻射EMI越低。
- 回流路徑一目了然
在PCB上繪制電流正、負路徑的“想象線”，確保正負回路緊密貼合，避免走線分散形成天線。
三、合理的走線寬度與銅厚
- 按電流需求選寬度
通常每 1 A 電流對應走線寬度 ≥ 1 mm，對于大電流主干道可加厚銅或多層疊銅。
- 多過孔并聯降阻抗
對于需要跨層傳遞大電流的 VIN、PGND 等走線，使用 6–10 個過孔并聯，可顯著降低寄生阻抗，提升散熱效率。
四、星形接地與分區管理
- 星形地（Star Ground）
將功率地與信號地在一點匯流，避免噪聲通過地平面串?dāng)_到敏感信號。
- 地層與電源層分層
在四層或多層板中，建議使用內層做完整的接地平面，與相鄰電源平面嚴格配對，有利于形成低阻抗回路。
五、熱管理與散熱設計
- 元件散熱走線
功率 MOSFET、整流二極管等高耗散器件的銅箔鋪銅要充足，并考慮熱過孔連接多層板，幫助熱量快速導出。
- 布局避開敏感元件
將發熱量大的器件與 ADC、參考源、時鐘等易受溫漂影響的信號模塊保持足夠距離，以免熱干擾。
拓展：電源PCB Layout小貼士
1. EMI 抑制技巧：在輸入側加入共模扼流圈并布置 RC 濾波網絡，配合緊湊回路設計，可進一步降低開關噪聲。
2. 差分信號與電源分離：對于板上同時存在差分時鐘或高速接口，建議在地平面上劃分模擬地和數字地，并在星點匯流。
3. 對稱布局助仿真：對稱地放置多相電源的各相相位組件，可簡化熱仿真和電磁仿真結果分析。
4. DRC 規則與制造對接：提前設置 PCB 工廠的最小線寬／最小孔徑規則，避免成品返工。
總結：
電源PCB Layout 設計是對“電流回路”“信號完整性”“熱管理”三方面的綜合平衡。深圳宏力捷電子擁有多層、高密度及 BGA/盲埋孔 PCB 設計與樣板制造能力，從原理圖到成品一站式服務，助您快速打樣、精確調試，顯著提升電源模塊的可靠性與性能。歡迎聯系我們獲取專業支持！
