什么是回流焊？
回流焊是一種利用高溫短時間作用于電子元器件和印制電路板上涂有焊膏的連接部位，以實現焊接的表面貼裝技術。其工作原理在于通過精確控制溫度和時間，使焊膏熔化并與焊接區域形成可靠的焊點。這一過程不僅確保了焊接質量，還最大限度地減少了對電子元器件的熱沖擊。
回流焊的工藝流程
回流焊的工藝流程通常包括預涂錫膏、貼片、回流焊接和冷卻等關鍵步驟。每個步驟都至關重要，直接影響到最終的焊接質量。
1. 預涂錫膏
在貼片之前，首先需要在PCB（印制電路板）的焊盤上預涂一層焊膏。焊膏主要由焊料粉末、助焊劑和粘合劑組成，其作用是在焊接過程中提供必要的潤濕性和流動性，確保焊點質量。預涂錫膏時，需要嚴格控制錫膏的厚度和均勻性，以避免焊接缺陷。
2. 貼片
貼片是將表面貼裝元件（SMD）精確地放置在PCB指定位置的過程。這一步需要使用高精度的貼片設備，確保元件的位置準確、角度無誤。貼片完成后，需要對貼片質量進行檢查，確保無遺漏、無偏移。
3. 回流焊接
回流焊接是回流焊工藝的核心步驟，其過程通常分為預熱區、吸熱區、回流區和冷卻區四個部分。
- 預熱區：此階段的目的是將PCB和貼片元件從室溫逐漸加熱至焊膏開始熔化的溫度。通過緩慢升溫，可以減少急劇溫度變化對元器件造成的熱沖擊，確保焊接的可靠性。預熱區的溫度和時間設置需要根據具體的焊膏和元器件特性進行調整。
- 吸熱區：在吸熱區，PCB和焊膏繼續升溫，焊膏開始熔化并潤濕焊接區域。此階段需要保持一定的溫度和時間，確保焊膏充分熔化并均勻覆蓋焊盤和元件引腳，形成良好的潤濕效果。
- 回流區：回流區是焊接過程中的關鍵區域，溫度迅速上升至焊膏的熔點以上，使焊膏完全熔化并與焊盤和元件引腳形成液相焊接區。此階段的溫度和時間控制極為重要，過高的溫度和過長的時間可能導致元器件損壞或PCB變形，而過低的溫度和過短的時間則可能導致焊接不良。
- 冷卻區：在回流區之后，PCB進入冷卻區進行快速冷卻。冷卻過程需要控制得當，以確保焊點迅速凝固并增強焊接的可靠性。冷卻速率對焊點的強度和外觀有直接影響，過快的冷卻可能導致焊點內部產生應力，影響焊接質量。
4. 冷卻與檢查
冷卻完成后，焊接過程基本結束。此時需要對焊接質量進行檢查，包括焊點的外觀、強度、連接可靠性等方面。常用的檢查方法包括目視檢查、X光檢查、拉力測試等。對于不合格的焊點，需要進行修復或重新焊接。
回流焊的優點與挑戰
優點：
1. 高效性：回流焊可以同時焊接多個引腳，大大提高了生產效率。
2. 高質量：通過精確控制溫度和時間，回流焊能夠形成高質量的焊點，減少焊接缺陷。
3. 自動化程度高：現代回流焊設備高度自動化，減少了人為因素對焊接質量的影響。
挑戰：
1. 溫度和時間控制：焊接溫度和時間的控制非常關鍵，需要精確調整以避免焊接不良或元器件損壞。
2. 特殊元器件處理：對于一些溫度敏感性較高的元器件，需要更加謹慎地控制回流焊的溫度和時間。
3. 設備選擇與維護：選擇合適的回流焊設備并定期進行維護保養，以確保焊接的穩定性和一致性。
回流焊后的清洗與維護
回流焊后，焊膏中的助焊劑等材料會在PCB上留下殘留物。這些殘留物可能會對電路板的性能產生負面影響，因此需要進行清洗。清洗通常采用超聲波清洗、爐膛清潔劑或無水酒精等方法，以確保電路板表面的純凈度。
此外，定期對回流焊設備進行維護保養也是確保焊接質量的重要措施。包括清理爐膛內部、檢查加熱元件、校準溫度控制系統等，以確保設備的正常運行和焊接質量的穩定性。
SMT貼片加工廠家

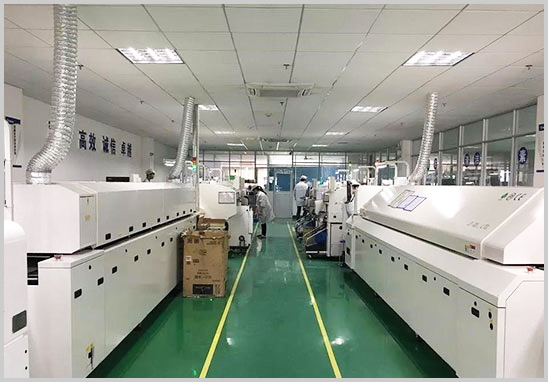

深圳宏力捷電子是有著20余年P(guān)CBA加工經驗的SMT加工廠家，工廠配備多條SMT生產線、DIP生產線。宏力捷電子可提供從PCB設計、電路板制造、元件采購、組裝、焊接、測試和最終交付成品電子產品的一站式PCBA代工代料服務。
通過深入了解回流焊的原理和工藝流程，電子設備廠家的采購人員可以更好地選擇和管理回流焊設備，確保生產效率和產品質量。選擇深圳宏力捷電子，享受高質量、高效率的SMT貼片加工服務，確保您的電子產品在市場上具備強大的競爭力。
