SMT是表面組裝技術(表面貼裝技術)，是目前電子組裝行業里最流行的一種技術和工藝，具有組裝密度高、電子產品體積小、重量輕、高頻特性好等優點從而得到廣泛應用。SMT貼片加工工藝流程復雜，涉及到許多專業術語，很多客戶并不了解其中意思，下面深圳SMT加工廠家-宏力捷電子就為大家分享一些SMT貼片加工常見的專業術語。
SMT貼片加工常見的專業術語
1、SMT加工表面貼裝組件(SMA)：采用表面貼裝技術完成裝聯的印制板組裝件。
2、回流焊：通過熔化預先分配到PCB焊盤上的焊膏，實現表面貼裝元器件與PCB焊盤的連接。
3、波峰焊：將溶化的焊料，經專用設備噴流成設計要求的焊料波峰，使預先裝有電子元器件的PCB通過焊料波峰，實現元器與PCB焊盤之間的連接。
4、細間距：小于0.5mm引腳間距。
5、引腳共面性：指表面貼裝元器件引腳垂直高度偏差，即引腳的最高腳底與最低引腳底形成的平面之間的垂直距離。其值一般不大 于 0.1mm。
6、焊膏：由粉末狀焊料合金、焊劑和一些起粘性作用及其他作用的添加劑混合成具有一定粘度和良好觸變性的焊料膏。
7、固化：在一定的溫度、時間條件下，加熱貼裝了元器件的貼片膠，以使元器件與PCB板暫時固定在一起的工藝過程。
8、貼片膠或稱紅膠：固化前具有一定的初粘度有外形，固化后具有足夠的粘接強度的膠體。
9、點膠：表面貼裝時，往PCB上施加貼片膠的工藝過程。
10、 點膠機：能完成點膠操作的設備。
11、 貼裝：將表面貼裝元器件從供料器中拾取并貼放到PCB規定位置上的操作。
12、SMT接料帶：用于貼片加工過程中供料器料盤與料盤連接，可不停機操作連接、大量節省時間及原材料成本。
13、貼片機：完成表面貼片裝元器件貼片裝功能的專用工藝設備。
14、 熱風回流焊：以強制循環流動的熱氣流進行加熱的回流焊。
15、 貼片檢驗：貼片時或完成后，對于有否漏貼、錯位、貼錯、元器件損壞等情況進行的質量檢驗。
16、 鋼網印刷：使用不銹鋼漏板將焊錫膏印到PCB焊盤上的印刷工藝過程。
17、 自動鋼網清潔擦拭紙：安裝在印刷機上用于鋼網印刷過程中自動清潔多余的焊錫膏。
18、 印刷機：在SMT中，用于鋼網印刷的專用設備。
19、 爐后檢驗：對貼片完成后經回流爐焊接或固化的PCBA的質量檢驗。a
20、 爐前檢驗：貼片完成后在回流爐焊接或固化前作貼片質量檢驗。
21、 返修：為去除PCBA的局部缺陷而進行的修復過程。
22、 返修工作臺：能對有質量缺陷的PCBA進行返修的專用設備。

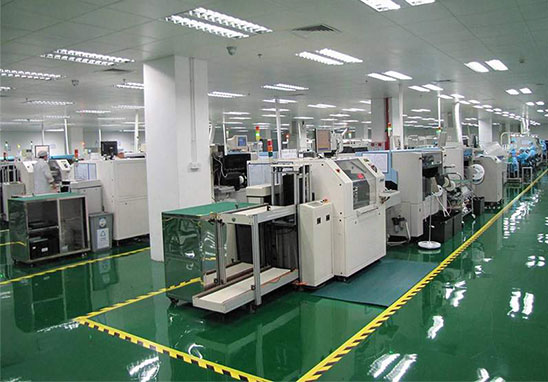

深圳宏力捷自有SMT貼片加工廠，可提供最小封裝0201元器件SMT貼片加工服務。貼片廠配備3條富士高速貼片流水線、2條DIP插件生產線，附載AOI光學檢測儀、全自動錫膏印刷機、半自動錫膏印刷機、無鉛波峰焊、有鉛波峰焊、上下8溫區回流焊、PCBA功能測試架、老化、載板機、清洗工具等，同時設立專業研發實驗室，5名專業工程師配合客戶進行一般性功能測試、測試點測試、以及通路、噪音、波形、跌落及溫度測試。
深圳宏力捷推薦服務：PCB設計打樣 | PCB抄板打樣 | PCB打樣&批量生產 | PCBA代工代料
