PCB Layout設計如何產生BOM表呢？下面
深圳宏力捷PCB設計部為大家講解下PCB Layout設計產生BOM表的方法。
在PCB Editor 中可以產生BOM (Bill of Material) File。BOM File 就是一張表, 描述這個PCB板上所使用到的零件 (含IC、被動零件及連接器), 所以有了BOM表就知道要焊好一片PCB所需的材料有那些了。

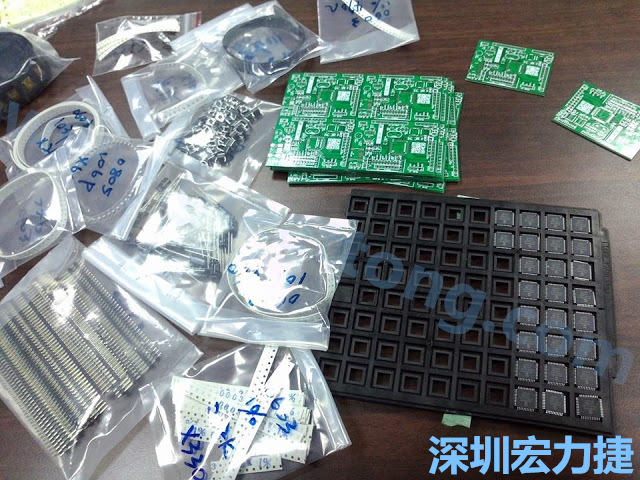

備好物料
如何產生BOM表

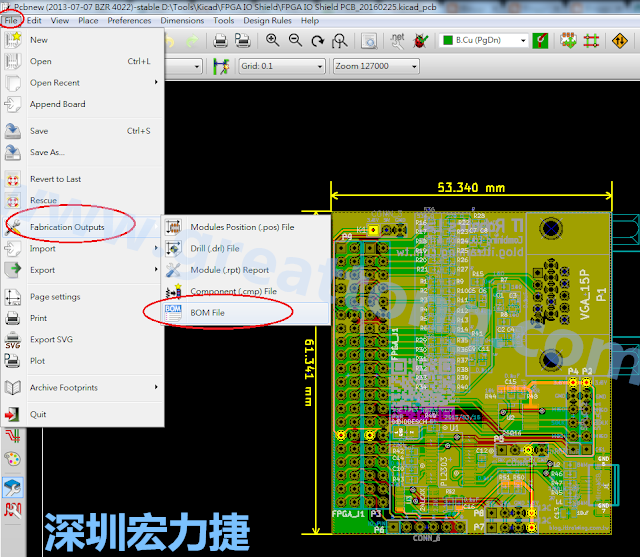

在Kicad的PCB Editor, 點選 File->Fabrication Outputs->BOM File, 即可產生一個 .csv 的Excel 文檔。

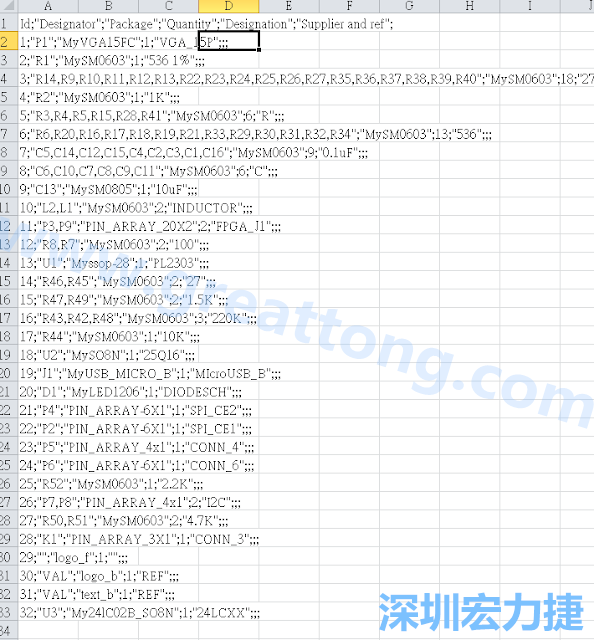

點兩下打開這個. csv 文檔, 結果如下非常的凌亂，主要是因為欄位分隔字元弄錯了，所以這部份需要自己再手動調整一下。
欄位分隔字元弄錯了
新增一個新的Excel文檔，[資料]匯入[從文字檔]，然后選擇剛產生的BOM (.csv)檔案，并以"分號"作為分隔符號。
按"下一步"完成后，此Excel 檔就是一個標示清楚的BOM零件清單了， 有規格、數量及用在那里 (Ref)。如果再新增一欄Price ，加總所有 Quantity x Price， 就可以算出 BOM Cost 了。
