貼片電阻常見封裝有9種，用兩種尺寸代碼來表示。一種尺寸代碼是由4位數字表示的EIA(美國電子工業協會)代碼，前兩位與后兩位分別表示電阻的長與寬，以英寸為單位。我們常說的0603封裝就是指英制代碼。另一種是米制代碼，也由4位數字表示，其單位為毫米。

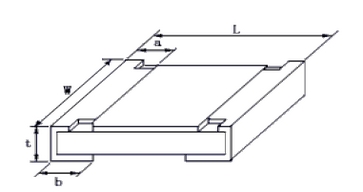

下表列出貼片電阻封裝英制和公制的關系及詳細的尺寸：

英制 (inch)	公制 (mm)	長(L) (mm)	寬(W) (mm)	高(t) (mm)	a (mm)	b (mm)
0201	0603	0.60±0.05	0.30±0.05	0.23±0.05	0.10±0.05	0.15±0.05
0402	1005	1.00±0.10	0.50±0.10	0.30±0.10	0.20±0.10	0.25±0.10
0603	1608	1.60±0.15	0.80±0.15	0.40±0.10	0.30±0.20	0.30±0.20
0805	2012	2.00±0.20	1.25±0.15	0.50±0.10	0.40±0.20	0.40±0.20
1206	3216	3.20±0.20	1.60±0.15	0.55±0.10	0.50±0.20	0.50±0.20
1210	3225	3.20±0.20	2.50±0.20	0.55±0.10	0.50±0.20	0.50±0.20
1812	4832	4.50±0.20	3.20±0.20	0.55±0.10	0.50±0.20	0.50±0.20
2010	5025	5.00±0.20	2.50±0.20	0.55±0.10	0.60±0.20	0.60±0.20
2512	6432	6.40±0.20	3.20±0.20	0.55±0.10	0.60±0.20	0.60±0.20



貼片電容和貼片電阻都是一樣可以用的,0805,1206等



英制	公制	額定功率
0201	0603	1/20W
0402	1005	1/16W
0603	1608	1/10W
0805	2012	1/8W
1206	3216	1/4W
1210	3225	1/3W
1812	4832	1/2W
2010	5025	3/4W
2512	6432	1W



電容電阻外形尺寸與封裝的對應關系是：

0402=1.0x0.5

0603=1.6x0.8

0805=2.0x1.2

1206=3.2x1.6

1210=3.2x2.5

1812=4.5x3.2

2225=5.6x6.5



國內貼片電阻的命名方法：

1、5%精度的命名： RS-05K102JT

2、1％精度的命名：RS-05K1002FT

R －表示電阻

S －表示功率：0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

K －表示溫度系數為100PPM。

102－5％精度阻值表示法：前兩位表示有效數字，第三位表示有多少個零，基本單位是Ω，102＝10×10²Ω=1000Ω＝1KΩ。1002是1％阻值表示法：前三位表示有效數字，第四位表示有多少個零，基本單位是Ω，1002＝100000Ω＝10KΩ。

 J －表示精度為5％、F－表示精度為1％。

 T －表示編帶包裝。



貼片阻容件常見疑問

1、貼片電阻的阻值表示與貼片電容容值表示都是數字與“R”組合表示的。譬如：3ohm用3R0表示，10ohm用100表示，100ohm用101表示，也就是說“R”表示點“.”的意思，而101后面個位數的“1”表示的是帶有1個0，例如102表示10000。

2、電阻上的數字和字母表示的就是阻值，R002就表示0.002ohm，180表示的就是18ohm.

3、怎樣區分貼片的電阻與電容，由于電阻上面有白色的字體表示，所以除端角外背景顏色應該是黑色的，而電容上就沒有字體表示，也不會有黑色的顏色，因為有黑色的話容易讓人產生誤會電容被氧化。



貼片電阻精度命名方法

貼片電阻阻值誤差精度有±1％、±2％、±5％、±10％精度，常規用的最多的是±1％和±5％，

±5％精度的常規是用三位數來表示例 例512，前面兩位是有效數字，第三位數2表示有多少個零，基本單位是Ω,這樣就是5100歐，1000Ω＝1KΩ,1000000Ω=1MΩ

為了區分±5％，±1％的電阻，于是±1％的電阻常規多數用4位數來表示 ，

這樣前三位是表示有效數字，第四位表示有多少個零4531也就是4530Ω，也就等于4.53KΩ。
